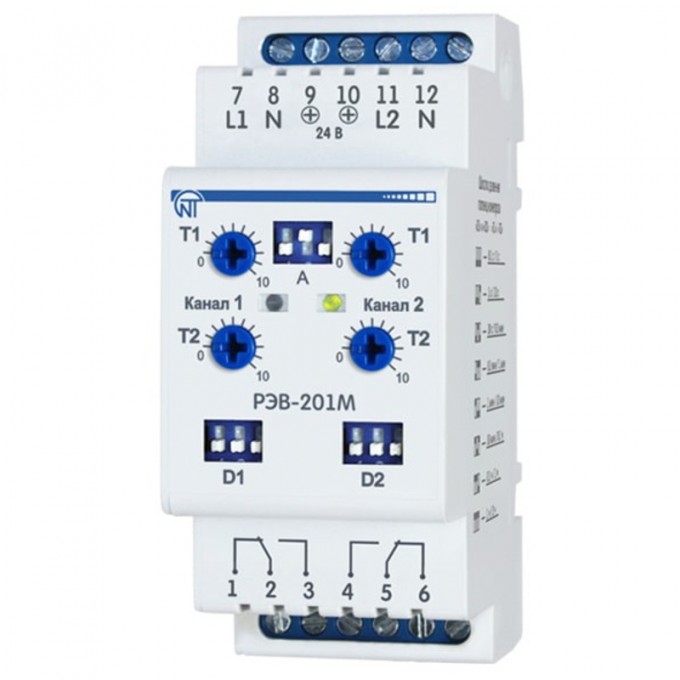

Многофункциональное реле времени NOVATEK РЭВ-201М 8943

Многофункциональное реле времени NOVATEK РЭВ-201М представляет собой двухканальное электронное устройство, предназначенное для коммутации электрических цепей переменного тока 220 В / 50 Гц и постоянного тока 24-100 В. Основная функция реле — управление нагрузкой с регулируемой задержкой времени включения и отключения в диапазоне от 0 до 36000 секунд. Устройство спроектировано для установки на DIN-рейку и работает в температурном режиме от -5°C до +40°C.

Реле РЭВ-201М оснащено двумя независимыми каналами, каждый из которых может работать по одному из четырех запрограммированных алгоритмов: реле с задержкой на включение, импульсное реле, периодическое (циклическое) реле или реле управления. Выбор алгоритма осуществляется пользователем с помощью переключателей A. Устройство поддерживает как независимую работу каналов, где отсчет времени начинается с момента подачи питания на каждый канал, так и параллельную работу, при которой питание на оба канала подается одновременно.

Регулировка временных интервалов производится для каждого канала отдельно с использованием пары потенциометров и блока переключателей пределов. На лицевой панели каждого канала установлен двухцветный светодиод для индикации состояния: зеленое свечение указывает на наличие напряжения на канале, а красное свечение сигнализирует о включении реле нагрузки. Каждый канал имеет по одному размыкающему и одному замыкающему контакту на выходе, а цепь питания реле гальванически развязана с выходными цепями для повышения безопасности.

Реле NOVATEK РЭВ-201М с номинальным током 5 А и гарантией 10 месяцев подходит для использования в различных системах автоматизации, где требуется точное управление временными интервалами коммутации. Относительно компактные габариты 0.15 мм (длина) x 66 мм (ширина) x 100 мм (высота) и масса 0.15 кг позволяют удобно размещать устройство в электрощитах.
